قطب منفی
کنترل سولفاته‌شدن
گرافن به تشکیل ذرات کوچک‌تر سولفات سرب و بازگشت آن‌ها در شارژ کمک می‌کند؛ با تقویت رسانایی و کنترل آزادسازی هیدروژن.
ساخت ایران · فناوری گرافن در هر دو قطب
باتری گرافنی،
برای اولین بار در ایران.
باتری گرافنی، نسل تازه باتری‌های سرب‌اسید صنعتی است؛ با گرافن مهندسی‌شده در هر دو قطب برای عملکرد پایدارتر، عمر طولانی‌تر و هزینه‌ی مالکیت پایین‌تر.
PT2SG SERIES
GRAPHENE-ENHANCEDباتری سرب‌اسید پیشرفته
01فناوری محصول
گرافن، وقتی
مهندسی می‌شود.
فناوری نیل پلاس فراتر از افزودن گرافن است. ساختار، ابعاد، گروه‌های عاملی و توزیع این نانوماده برای نیاز متفاوت هر قطب، به‌صورت مستقل بهینه شده‌اند.
GRAPHENE ENGINEERINGمهندسی ماده، برای بهبود عملکرد باتری
قطب مثبت
پایداری ساختار صفحه
شبکهٔ گرافنی، پیوستگی مواد فعال را تقویت می‌کند و با کاهش ریزش و کنترل خوردگی، به حفظ عملکرد صفحه کمک می‌کند.
ساختار آشنای سرب‌اسید و مزایای VRLA/AGM حفظ می‌شود؛ فناوری گرافن نقش ارتقادهنده دارد.
02عملکرد در آزمون
تفاوتی که
اندازه‌گیری شده.
نتایج گزارش‌شده در بروشور، در مقایسه با نمونهٔ مرجع سرب‌اسید معمولی. هر شاخص به آزمون خود مربوط است و باید در همان شرایط تفسیر شود.
مطالعه نتایج در بروشور| شاخص | نمونه مرجع | نیل پلاس |
|---|---|---|
| عمر در آزمون سیکلی | حدود ۱۲۰۰ سیکل | حدود ۲۰۰۰ سیکل |
| ظرفیت قابل استفاده | مبنای مقایسه | تا ۱۰٪ افزایش |
| مقاومت صفحه در برابر خوردگی | مبنای مقایسه | حدود ۶۰٪ بهبود |
| آزادسازی هیدروژن | مبنای مقایسه | حدود ۱۰٪ کاهش |
آزمون سیکلی در عمق دشارژ ۸۰٪؛ جدول فنی، بیش از ۲۰۰۰ سیکل در ۲۵°C را اعلام می‌کند. بهبود مقاومت خوردگی مربوط به آزمون صفحه است. عمر واقعی تابع دما، شارژ و شرایط بهره‌برداری خواهد بود.
03کاربردها
برای لحظه‌های
حساسِ صنعت.
از اتاق سرور تا سایت مخابراتی؛ برای سامانه‌هایی که تداوم انرژی در آن‌ها اهمیت دارد. انتخاب مدل و بانک باتری، متناسب با بار و شرایط هر پروژه انجام می‌شود.
01
مراکز داده و UPS
تأمین برق پشتیبان تجهیزات حساس؛ با تمرکز بر پایداری عملکرد و کاهش دفعات تعویض.
02
نیروگاه و شبکه برق
انرژی پشتیبان سامانه‌های کنترل، حفاظت، مخابرات و تجهیزات جریان مستقیم.
03
نفت، گاز و پتروشیمی
پشتیبانی از ابزار دقیق، کنترل و تجهیزات حفاظتی در زیرساخت‌های صنعتی.
04
مخابرات
برق پشتیبان سایت‌های پراکنده؛ برای کاهش هزینه‌های عملیاتی و مراجعات تعویض باتری.
05
انرژی تجدیدپذیر
ذخیره انرژی در سامانه‌های خورشیدی و کاربردهای ثابت با چرخه‌های مکرر شارژ و دشارژ.
06
زیرساخت‌های حیاتی
برق اضطراری بیمارستان‌ها، فرودگاه‌ها، مراکز کنترل و سامانه‌های امنیتی.
04ارزش اقتصادی
عمر بیشتر،
هزینهٔ کمتر در طول زمان.
در پروژه‌های صنعتی، هزینهٔ یک باتری فقط قیمت اولیه نیست. عمر بیشتر و حفظ ظرفیت می‌تواند تعداد تعویض‌ها، هزینهٔ نصب و نیروی انسانی و توقف‌های مرتبط با باتری را کاهش دهد.
- عمر مؤثر بیشتر
- تعویض کمتر
- کاهش هزینه‌های عملیاتی
ارزیابی هزینهٔ کل مالکیت (TCO) باید با قیمت، الگوی کار، هزینهٔ تعویض و شرایط واقعی پروژه انجام شود.
05مشخصات فنی
جزئیات،
برای تصمیم درست.
مشخصات عمومی خانوادهٔ PT2SG از جدول فنی بروشور. برای انتخاب ظرفیت، مشخصات مدل‌ها را در بخش بعد ببینید.
دانلود بروشور و جداول فنیولتاژ شارژ با دما تغییر می‌کند. جدول تصحیح دمایی و منحنی‌های شارژ و دشارژ در بروشور آمده‌اند.
- فناوری
- سرب‌اسید سیلد VRLA با جداکننده AGM
- ساختار صفحات
- صفحات تخت تقویت‌شده با گرافن؛ آلیاژ Pb-Ca-Sn
- عمر سیکلی
- بیش از ۲۰۰۰ سیکل در عمق دشارژ ۸۰٪ و دمای ۲۵°C
- دمای کارکرد
- از −۱۵ تا +۴۵ درجه سانتی‌گراد
- دمای عملکرد نامی
- ۲۰ تا ۲۵ درجه سانتی‌گراد
- دشارژ خودبه‌خودی
- حداکثر ۲٪ در ماه در ۲۵°C
- ولتاژ فلوت / اکولایز
- ۲٫۲۵ / ۲٫۳۵ ولت به ازای هر سلول در ۲۱ تا ۲۵°C
- جریان شارژ عادی / بیشینه
- ۰٫۱ / ۰٫۲ برابر ظرفیت C₁₀ (آمپر)، متناسب با دما
- ولتاژ پایان دشارژ C₁₀
- ۱٫۸۰ ولت به ازای هر سلول
- جنس محفظه
- ABS UL94-V0
06خانوادهٔ محصول
یک فناوری،
ظرفیت‌های متفاوت.
۱۲ مدل با سلول ۲ ولتی؛ از ۱۲۰ تا ۳۰۰۰ آمپرساعت. مشخصات هر مدل را بررسی کنید و برای طراحی بانک باتری با تیم فنی در ارتباط باشید.
مدل انتخاب‌شده

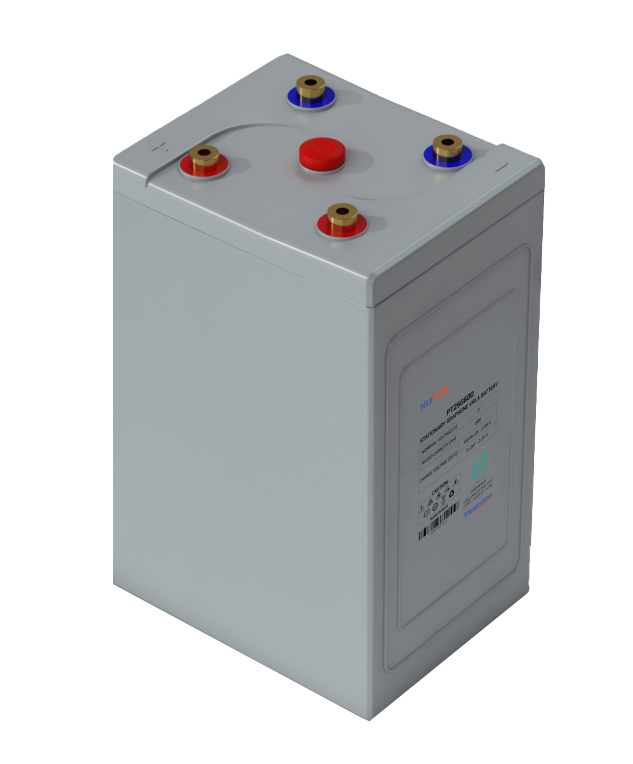

PT2SG420
- ظرفیت در نرخ ۱۰ ساعته
- ۴۲۰ Ah
- ولتاژ نامی
- ۲ ولت
- مقاومت داخلی
- ۰٫۳۵ mΩ
- وزن
- ۲۷٫۵ کیلوگرم
ابعاد با ترمینال (طول × عرض × ارتفاع): 185 × 165 × 355 mm
تلرانس مقاومت: ±۰٫۰۵ میلی‌اهم؛ تلرانس وزن: ±۲٪. مقادیر از جدول فنی بروشور هستند.
جریان دشارژ ثابت این مدل
| زمان دشارژ | ۱ ساعت | ۳ ساعت | ۵ ساعت | ۸ ساعت | ۱۰ ساعت |
|---|---|---|---|---|---|
| جریان (آمپر) | ۲۵۴ | ۱۱۱٫۲ | ۷۴٫۵ | ۵۰٫۴ | ۴۲ |
| ولتاژ پایان (ولت/سلول) | ۱٫۶ | ۱٫۶۵ | ۱٫۷ | ۱٫۷۵ | ۱٫۸ |
نرخ دشارژ و ولتاژ پایان هر ستون متفاوت است؛ این جریان‌ها، ظرفیت آمپرساعتی نیستند.
برنامهٔ ایمیل شما با مشخصات مدل باز می‌شود.
مقایسهٔ مشخصات هر ۱۲ مدل
| مدل | ظرفیت (Ah) | مقاومت (mΩ) | طول × عرض × ارتفاع کل (mm) | وزن (kg) |
|---|---|---|---|---|
| PT2SG120 | ۱۲۰ | ۱ | 200 × 115 × 370 | ۱۳٫۵ |
| PT2SG200 | ۲۰۰ | ۰٫۶۵ | 200 × 115 × 370 | ۱۶٫۴ |
| PT2SG250 | ۲۵۰ | ۰٫۵۴ | 200 × 115 × 370 | ۱۷٫۹ |
| PT2SG300 | ۳۰۰ | ۰٫۴۹ | 185 × 165 × 355 | ۲۲٫۲ |
| PT2SG350 | ۳۵۰ | ۰٫۴۷ | 185 × 165 × 355 | ۲۴٫۲ |
| PT2SG420 | ۴۲۰ | ۰٫۳۵ | 185 × 165 × 355 | ۲۷٫۵ |
| PT2SG500 | ۵۰۰ | ۰٫۳۴ | 180 × 220 × 370 | ۳۴ |
| PT2SG600 | ۶۰۰ | ۰٫۳۳ | 180 × 220 × 370 | ۳۸٫۵ |
| PT2SG1000 | ۱٬۰۰۰ | ۰٫۳ | 174 × 470 × 373 | ۶۰ |
| PT2SG1500 | ۱٬۵۰۰ | ۰٫۲ | 350 × 400 × 394 | ۱۰۸ |
| PT2SG2000 | ۲٬۰۰۰ | ۰٫۱۵ | 348 × 490 × 405 | ۱۲۹ |
| PT2SG3000 | ۳٬۰۰۰ | ۰٫۱ | 348 × 705 × 405 | ۱۹۷ |

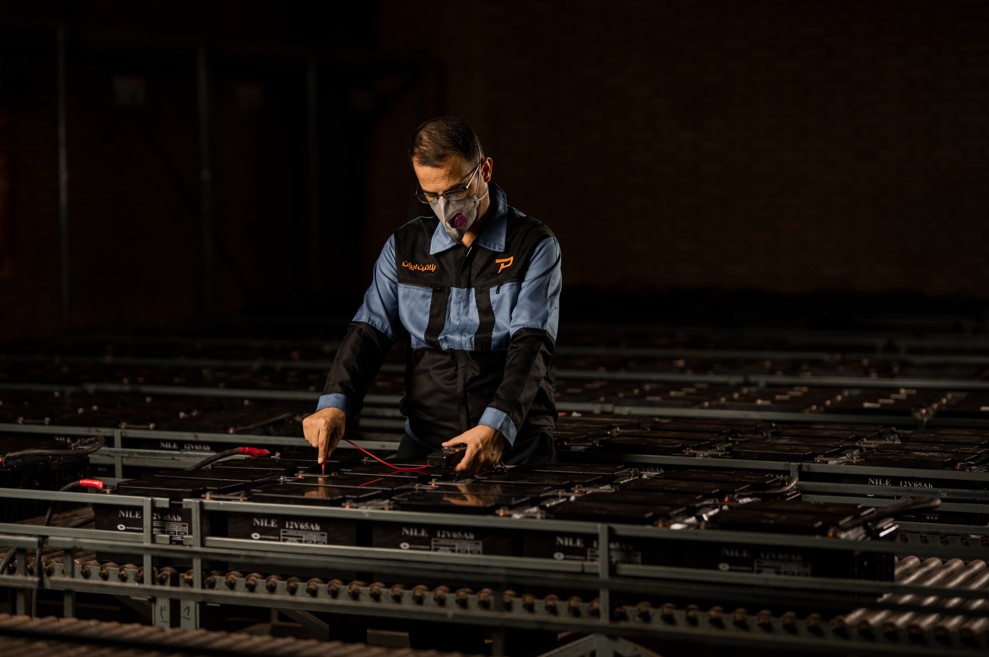

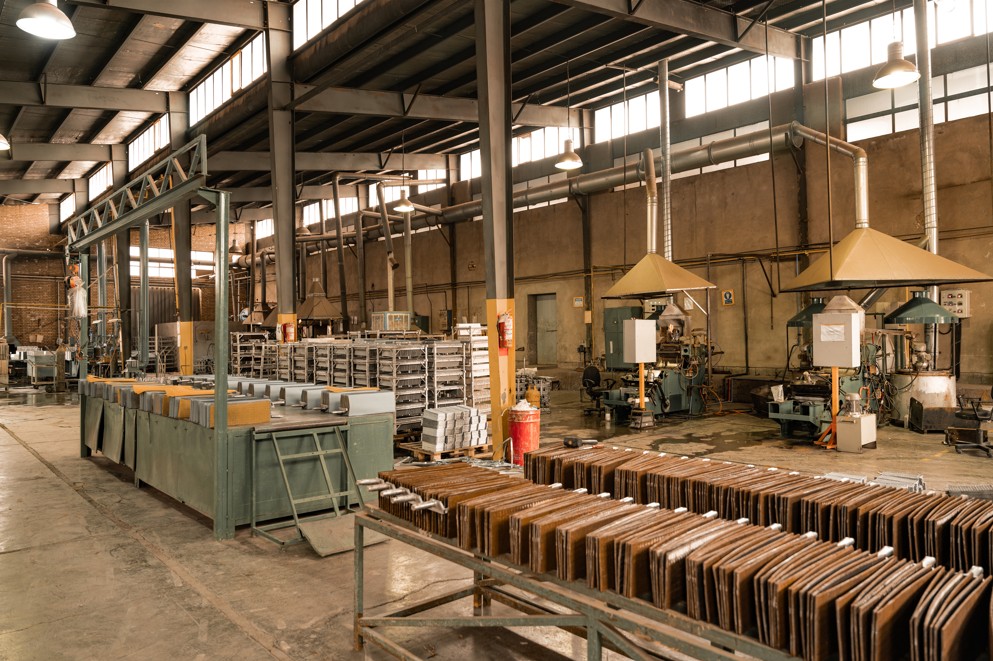

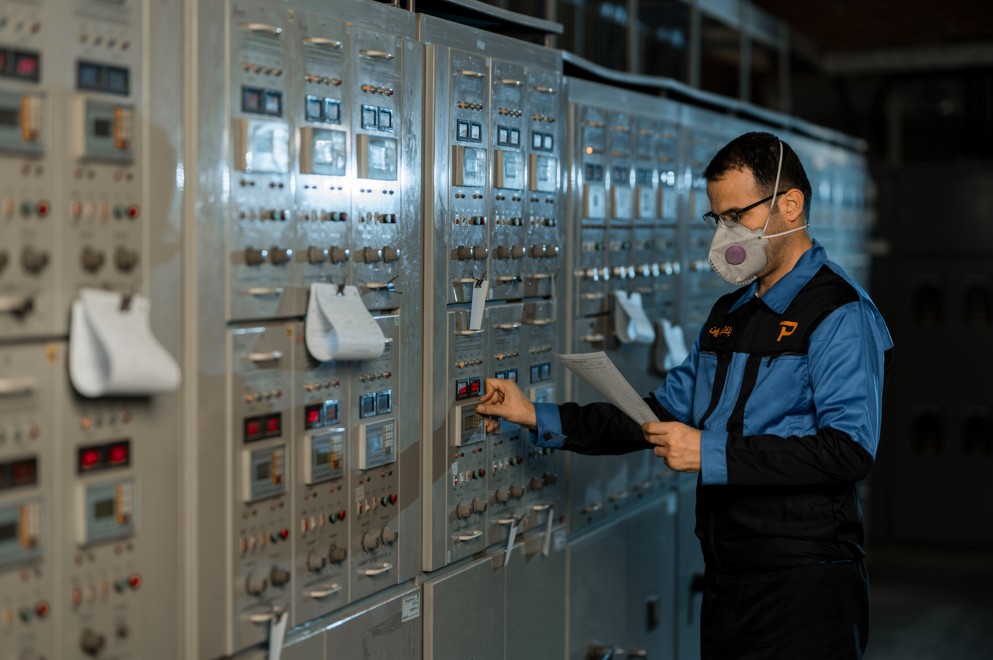

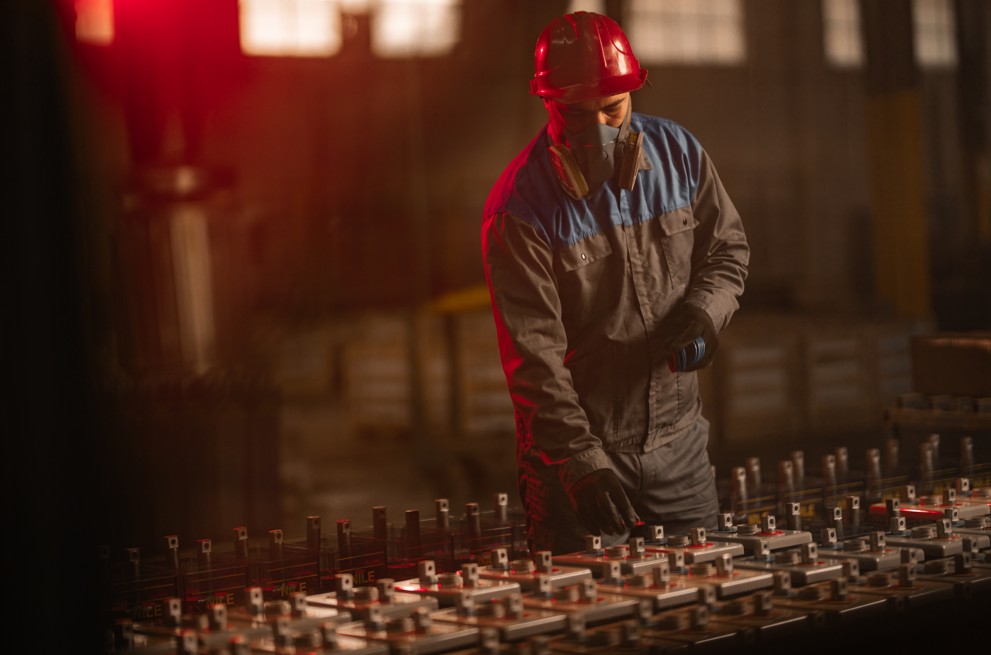

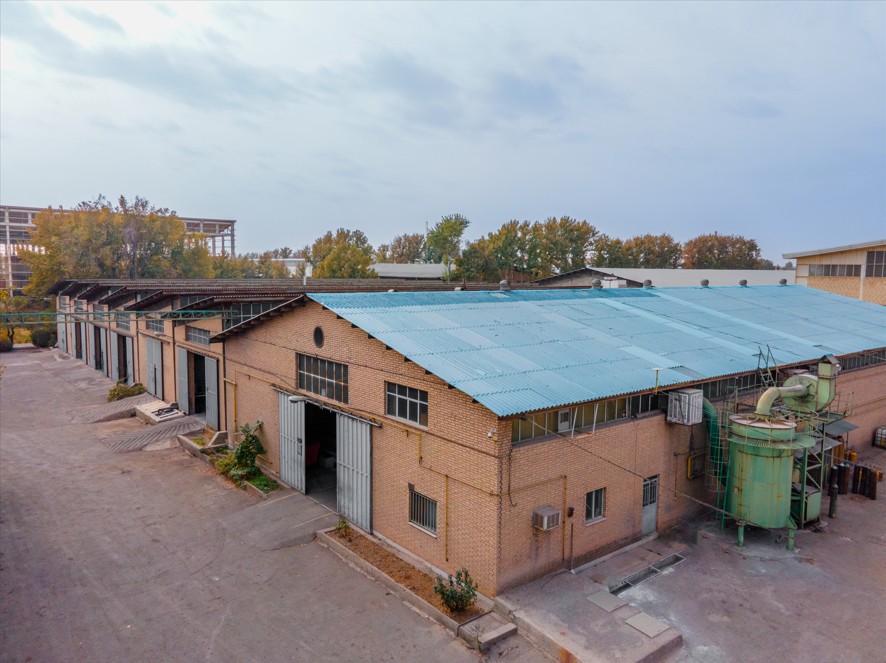

از آزمایشگاه تا تولید صنعتی
07مسیر توسعه
از دانش ماده،
تا محصول صنعتی.
توسعه با دانشگاه صنعتی امیرکبیر و آزمایشگاه گام، و تکمیل مسیر تجاری‌سازی با مشارکت پژوهشگاه رنگ و پلاتین ایران؛ طبق مستندات بروشور.
- ۱۳۹۴آغاز تحقیقات گرافن
مطالعه مواد گرافنی و رفتار الکتروشیمیایی آن‌ها.
- ۱۳۹۹–۱۴۰۰همکاری دانشگاه و صنعت
همکاری پلاتین ایران و دانشگاه صنعتی امیرکبیر؛ تعریف پروژه مهندسی گرافن برای باتری.
- ۱۴۰۰–۱۴۰۳مهندسی و اعتبارسنجی
بهینه‌سازی مستقل دو قطب، ساخت نمونه و آزمون‌های پایلوت؛ رونمایی در ایران نانو ۱۴۰۳.
- ۱۴۰۴ورود به بازار
ثبت اختراع ملی و انتشار PCT؛ معرفی تجاری مدل PT2SG420 در نمایشگاه صنعت برق.
- ۱۴۰۵تکمیل مستندات آزمون
گزارش آزمایشگاه مهرنگار کاسپین برای نمونه PT2SG420 با مرجع INSO 4868-21,22.
08پشتوانه و مستندات
پشتوانهٔ پژوهشی،
مسیر صنعتی.
ثبت اختراع، گزارش‌های آزمون و دستاوردهای معرفی‌شده در بروشور؛ با امکان مطالعهٔ اصل مستندات.
شمارهٔ ۱۱۳۵۲۵؛ فناوری تولید گرافن سه‌بعدی متخلخل به‌عنوان افزودنی در باتری سرب‌اسید.
WO 2025/125975 A1
درخواست ثبت آمریکا 19/703,093؛ انتشار و درخواست ثبت، مراحل مسیر مالکیت فکری هستند.
گزارش مهرنگار کاسپین، مورخ ۱۴۰۵/۰۳/۲۷، برای نمونهٔ PT2SG420 با مرجع INSO 4868-21,22.
برترین نوآوری سال ۱۴۰۳ در رقابت استارتاپی ایران نانو و یکی از ۸۰ طرح راهبردی منتخب نمایشگاه ایران‌فر ۱۴۰۴.
09پرسش‌های متداول
پیش از انتخاب
باتری گرافنی نیل پلاس
باتری گرافنی نیل پلاس چه تفاوتی با باتری لیتیومی دارد؟
نیل پلاس یک باتری سرب‌اسید پیشرفته با ساختار VRLA و جداکننده AGM است. گرافن مهندسی‌شده در صفحات مثبت و منفی، عملکرد همین فناوری را ارتقا می‌دهد؛ این محصول باتری لیتیومی نیست.
آیا برای استفاده از آن باید زیرساخت UPS تغییر کند؟
ساختار اصلی VRLA/AGM حفظ شده است. سازگاری باید با بررسی ولتاژ بانک، ظرفیت، ابعاد، جریان دشارژ و تنظیمات شارژر توسط تیم فنی تأیید شود.
بیش از ۲۰۰۰ سیکل در چه شرایطی اعلام شده است؟
جدول فنی بروشور بیش از ۲۰۰۰ سیکل را در عمق دشارژ ۸۰٪ و دمای ۲۵ درجه سانتی‌گراد اعلام می‌کند. در آزمون مرجع پروژه، حدود ۱۲۰۰ سیکل برای باتری معمولی و حدود ۲۰۰۰ سیکل برای نمونه گرافنی گزارش شده است. عمر واقعی به شرایط کار و شارژ بستگی دارد.
آیا باتری به نگهداری یا تهویه نیاز دارد؟
ساختار سیلد AGM به افزودن آب یا الکترولیت دوره‌ای نیاز ندارد. بررسی اتصالات، دما، شارژر و تهویه متناسب با طراحی بانک باتری ضروری است. کاهش حدود ۱۰٪ هیدروژن به معنی حذف تولید گاز نیست.
ظرفیت مناسب پروژه را چگونه انتخاب کنیم؟
ظرفیت‌های بروشور از ۱۲۰ تا ۳۰۰۰ آمپرساعت در نرخ ۱۰ ساعته هستند. برای انتخاب، توان بار، مدت پشتیبانی، ولتاژ بانک، دمای محیط و ولتاژ پایان دشارژ را مشخص کنید. ظرفیت آمپرساعتی به تنهایی برای تعیین زمان پشتیبانی کافی نیست.
قیمت و شرایط تأمین را چگونه دریافت کنیم؟
برای استعلام قیمت و شرایط تأمین مدل موردنظر با دفتر مرکزی تماس بگیرید یا مشخصات پروژه را ایمیل کنید. قیمت، زمان تحویل و شرایط ضمانت برای سفارش شما تأیید می‌شوند.
10مشاوره و استعلام
انتخاب باتری گرافنی،
متناسب با نیاز پروژهٔ شما.
کاربری، توان بار، ولتاژ بانک، مدت پشتیبانی و دمای محیط را با تیم فنی پلاتین ایران در میان بگذارید تا مدل مناسب و شرایط تأمین بررسی شود.
